Что такое пропитка для сварочного костюма и зачем она нужна

Обновлено: Февраль 2026. Информация проверена специалистом по промышленной безопасности AG-Technologies.

Пропитка для сварочного костюма — это специализированная химическая обработка, превращающая обычный материал в надёжный барьер против огня, искр и брызг расплавленного металла. Без неё даже плотный брезент или хлопок загораются за секунды при контакте с искрами температурой до 1 650°C, что может привести к травмам, влекущим длительную нетрудоспособность. Человеческая кожа получает ожоги второй степени уже при 47,8°C. Разница очевидна.

«За 12 лет работы с промышленными предприятиями я видел достаточно случаев, когда экономия на качественной пропитке приводила к ожогам и простоям. Правильно обработанная спецодежда — не расход, а инвестиция в безопасность и производительность. Костюм без огнезащитной обработки теряет защитные свойства после первой же смены в зоне интенсивного искрообразования. Часто к нам обращаются уже после инцидентов, хотя предотвратить беду можно было заранее». — Алексей Р., инженер-технолог СИЗ, AG-Technologies

Маркировки и пропитки: ВО/ВУ/МВО/НМВО/ОП/Тр — что это и зачем нужно знать

Прежде чем разбираться в химии огнезащиты, важно понимать буквенные обозначения на ярлыках спецодежды. В информационном поле многие путают водоотталкивающие (ВО/ВУ) и огнеупорные (ОП) пропитки. А это принципиально разные вещи, и ошибка в выборе может стоить здоровья.

Важно: Костюм с маркировкой «ВО» не защитит от искр при сварке. Вода и огонь требуют разных технологий. Для сварщика обязательна маркировка «Тр» согласно ГОСТ 12.4.250-2019 — это гарантия, что ткань обработана огнезащитной пропиткой и испытана на стойкость к прожиганию.

Частая ошибка: покупка костюма с ВО-пропиткой для сварочных работ. Водоотталкивающий слой не останавливает искры — ткань прогорит, даже если вода с неё скатывается. При поиске экипировки в интернет-каталогах всегда проверяйте наличие «Тр» на ярлыке и сертификат соответствия ТР ТС 019/2011.

Зачем нужна пропитка: реальные риски на производств

Сварочные работы — комплекс термических и механических воздействий, которым не могут противостоять обычные материалы. Искры от MIG-сварки, брызги расплавленного металла при FCAW, дуговое излучение при GTAW (а также при газосварке) — каждый фактор несёт риск воспламенения одежды. Последствия развиваются стремительно.

Большинство ожогов при электрической дуге возникают не от самой дуги, а от воспламенившейся одежды. Стандартная хлопковая ткань (например, обычные футболки или свитер) вспыхивает при контакте с искрами и продолжает гореть даже после удаления источника огня. Синтетические волокна ещё опаснее — плавятся и прилипают к коже, усугубляя травму.

Пропитка решает эту проблему тремя способами:

   1. Образует защитный слой угля (char layer), который термически изолирует нижележащие слои ткани (например, нательное белье).

   2. Выделяет негорючие газы (аммиак, азот), разбавляющие кислород и горючие пары у поверхности материала.

   3. Поглощает тепло через эндотермические реакции, охлаждая ткань в зоне контакта с огнём.

Эти механизмы работают одновременно. Создают каскадную защиту: даже если искра попадает на костюм, материал не воспламеняется, а тлеет медленно и самозатухает.

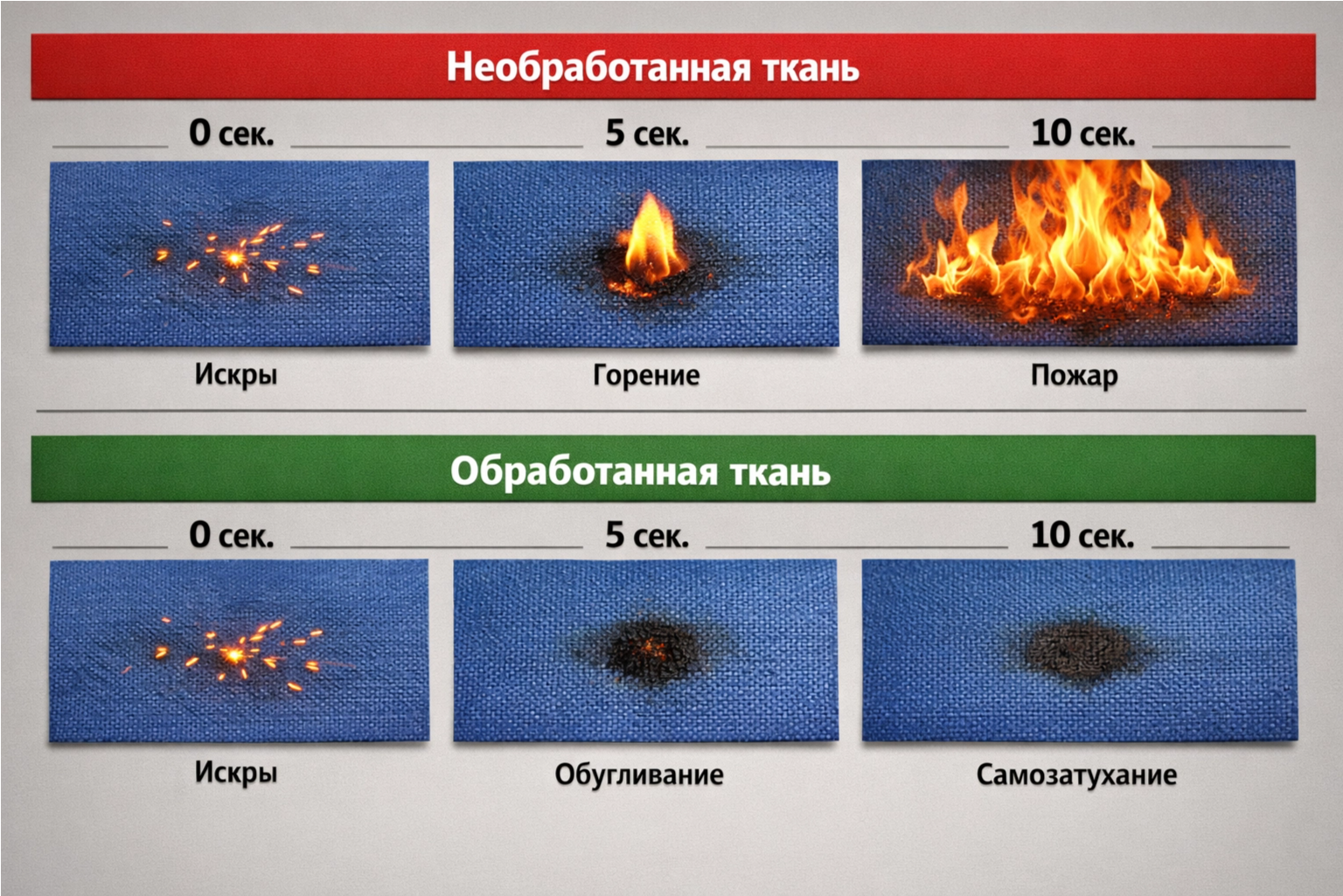

Без пропитки:

   ● Воспламенение за 2–3 секунды при контакте с искрами 1 650°C.

   ● Ожоги второй степени через 5–7 секунд непрерывного горения.

   ● Риск полного прогорания ткани в зонах интенсивного искрообразования (<0,5 м от источника).

С качественной пропиткой:

   ● Самозатухание после удаления источника огня (время остаточного тления = 0 сек по американским стандартам ASTM D6413 или ISEA).

   ● Длина обугливания ≤100 мм при 12-секундной экспозиции пламени.

   ● Стабильная защита до 20–40 циклов стирки при соблюдении инструкций по уходу.

Как работает огнезащитная пропитка: химия защиты

Современные пропитки — не просто «опрыскивание» ткани. Это сложные химические системы, работающие на молекулярном уровне и изменяющие поведение материала при термическом воздействии.

Газофазный механизм: отсечка кислорода

Фосфорсодержащие соединения (основа большинства промышленных пропиток) при нагреве выше 200°C разлагаются, высвобождая фосфорные кислоты и свободные радикалы HPO· и PO·. Эти радикалы перехватывают атомы водорода (H·) и гидроксильные группы (OH·), которые поддерживают цепную реакцию горения. Без них пламя теряет интенсивность и затухает.

Параллельно разложение органических фосфорных соединений и фосфор-азотных комбинаций генерирует негорючие газы — аммиак (NH₃) и азот (N₂). Эти газы вытесняют кислород у поверхности ткани и разбавляют горючие пары, выделяющиеся из горящего полимера. Результат — снижение скорости выделения тепла и задержка воспламенения.

Конденсированно-фазный механизм: защитный уголь

Фосфорные соединения катализируют реакции дегидратации целлюлозы (основы хлопковых тканей), превращая углерод, водород и кислород в плотный негорючий слой угля (char). Этот слой выполняет две функции:

   ● Термоизоляция — блокирует передачу тепла от зоны горения к нижележащим слоям ткани.

   ● Барьер для летучих веществ — предотвращает выход горючих газов из полимера в зону пламени.

Толщина и плотность угольного слоя напрямую влияют на защитные свойства. Исследования на полиамидных системах (PA66) с аммоний полифосфатом (APP) и оксидом магния (MgO) показывают: MgO ускоряет разложение APP в магниевый фосфат, который удерживает элементы огнезащиты и катализирует дальнейшее обугливание.

Синергия механизмов

В реальных условиях оба механизма работают одновременно. Газофазная защита снижает интенсивность пламени на начальной стадии контакта, замедляя нагрев ткани. Конденсированно-фазная защита вступает в действие при достижении температур >200°C, формируя защитный барьер. Такая комбинация обеспечивает устойчивость к кратковременным контактам (искры) и к продолжительным тепловым воздействиям (дуговое излучение).

Пример из практики: Костюмы сварщиков из хлопка с пропиткой Proban® (фосфорная основа) демонстрируют стабильный LOI (Limiting Oxygen Index — минимальная концентрация кислорода для поддержания горения) на уровне ~30% после 10 циклов стирки. Необработанный хлопок имеет LOI ~18%. Это означает: обработанная ткань не горит в нормальной атмосфере (21% O₂), а обычная — загорается моментально.

Состав современных пропиток: от фосфора до «зелёных» решений

Химический состав пропитки определяет её эффективность, долговечность и экологическую безопасность.

Основные типы, представленные на рынке:

Фосфорсодержащие пропитки — стандарт отрасли. Включают аммоний полифосфат (APP), диаммоний-фосфаты, полифосфорную кислоту. Наносятся методом pad-batch-dry-cure (пропитка-отжим-сушка-отверждение) с контролем температуры для формирования химических связей с волокнами. Обеспечивают стабильную защиту 20–40 стирок при pH моющего средства 6,5–8,0.

Азотсодержащие добавки — усиливают газофазную защиту. Меламин, гуанидины, триазины разлагаются с выделением азота и аммиака, дополняя эффект фосфорных соединений. Часто комбинируются с фосфорными системами для синергетического эффекта.

Неорганические соединения — триоксид алюминия (Al₂O₃·3H₂O), гидроксид магния (Mg(OH)₂), силикатные системы. Работают за счёт эндотермических реакций (поглощение тепла при разложении) и формирования защитных минеральных слоёв. Экологически безопасны, но требуют высоких концентраций (до 60% от массы материала), что увеличивает вес и снижает эластичность ткани.

«Зелёные» фосфор-азотные системы — современная альтернатива галогенсодержащим пропиткам, которые запрещены в ЕС и Калифорнии из-за токсичности продуктов разложения. Используют органические фосфаты с азотными группами, демонстрируют сопоставимую эффективность без биоаккумуляции.

Важно: Состав пропитки должен указываться в сертификате соответствия ТР ТС 019/2011. Костюмы с маркировкой «Тр» обязаны содержать огнезащитную обработку, подтверждённую испытаниями по ГОСТ 12.4.250-2019.

Заводская пропитка vs обновление: что нужно знать

Заводская обработка: стандарт качества

Промышленная пропитка выполняется в контролируемых условиях с использованием технологии pad-batch-dry-cure. На современных фабриках производство включает следующие этапы:

   1. Пропитка — ткань проходит через ванну с раствором огнезащиты.

   2. Отжим — избыток раствора удаляется промышленными валами (целевая прибавка массы 15–25%).

   3. Сушка — контролируемое удаление влаги при температуре, исключающей деформацию волокон.

   4. Отверждение (cure) — термическая обработка для формирования химических связей между пропиткой и целлюлозой.

Качество контролируется на каждом этапе: концентрация раствора (титрование/спектроскопия), равномерность нанесения (гравиметрия), финальные испытания по американским (ANSI) или европейским стандартам (EN ISO), а также по ГОСТ.

Преимущества заводской пропитки:

   ● Равномерное распределение химии по всей площади ткани.

   ● Гарантированная стабильность свойств (маркировка, сертификаты).

   ● Протоколы испытаний, подтверждающие соответствие классу защиты.

   ● Долговечность: 20–40 стирок до необходимости обновления при правильном уходе.

Самостоятельное обновление: когда и как

Информация носит общий характер и не заменяет консультацию специалиста.

Даже качественная заводская пропитка постепенно вымывается. Признаки снижения защиты:

   ● Ткань стала быстрее впитывать воду (проверка: капля воды впитывается моментально вместо скатывания).

   ● Появление тёмных пятен после контакта с искрами (признак локального прогорания).

   ● Запах гари после стирки (остаточные продукты термического разложения без защитного барьера).

Когда обновлять: после 20–30 стирок для фосфорных пропиток, после 40–50 для силикатных/sol-gel систем. Частота зависит от интенсивности работ и агрессивности моющих средств.

Пошаговая инструкция:

1. Подготовка (стирка): выстирайте костюм по инструкции производителя для удаления загрязнений. Масла, жиры, металлическая пыль блокируют проникновение пропитки.

2. Сушка: высушите до влажно-сухого состояния.

3. Нанесение: Используйте спрей (равномерно распылите с расстояния 20–30 см) или метод замачивания.

4. Термоактивация (если требуется): проутюжьте костюм через х/б ткань или высушите в сушильной машине.

5. Контроль качества: Проведите тест на водоотталкивание и, что важнее, на самозатухание (на отдельном лоскуте ткани!).

Предупреждение: Не используйте антиспаттер-спреи для горелок как огнезащитную пропитку одежды. Они создают временную плёнку против налипания брызг на сопло, но не повышают огнестойкость ткани.

Важно: Используйте только сертифицированные огнезащитные составы. Самодельные растворы не обеспечивают защиту.

Как долго работает пропитка: реальные цифры

Долговечность огнезащиты зависит от химического состава, технологии нанесения и условий эксплуатации.

Факторы, снижающие защиту:

   ● Стирка в сильнощелочной среде (pH >10).

   ● Хлорсодержащие отбеливатели (способны разрушить защиту за 50–100 циклов).

   ● Частые стирки в жёсткой воде (сокращают срок службы на 30–40%).

Рекомендованные режимы стирки:

   ● Температура воды: 40⁰–60°C.

   ● pH моющего средства: 6,5–8,0.

   ● Запрещено: хлорный отбеливатель, кондиционеры.

   ● Сушка: на воздухе или низкотемпературная.

Пропитка и современные материалы: синергия защиты

Огнезащитная пропитка — не изолированная технология. Её эффективность зависит от базового материала и может усиливаться комбинацией с другими функциональными обработками.

Брезент с пропиткой

Классический вариант для 1–2 класса защиты. Хлопковая основа. Преимущества: доступная цена (бесплатный аналог дорогим тканям при бюджетных закупках), ремонтопригодность. Недостатки: вес, гигроскопичность.

Смесовые ткани (хлопок + арамид)

Современное решение. Типичный состав: 85% FR-хлопок + 15% пара-арамид.Преимущества: Прочность на разрыв значительно выше обычного хлопка.Недостатки: Цена выше, чем у брезента.

Спилок: когда пропитка не нужна

Натуральная кожа (верхний слой). Устойчива к прожогу искр, но не горит открытым пламенем.Применение: Накладки на грудь, рукава, вачеги или комбинированные перчатки. Часто комбинируется с брезентом.

Мультифункциональные пропитки

   ● FR + водоотталкивание (WR): Для работ на улице.

   ● FR + маслоотталкивание (OR): Для нефтегазовой отрасли.

   ● FR + антимикробная защита: Для вахтовых условий.

Стандарты и сертификация: как проверить качество пропитки

Огнезащитная пропитка — не маркетинговая декларация, а измеряемая характеристика, регламентированная национальными и международными стандартами (ISO-стандарты).

ГОСТ и ТР ТС 019/2011

ТР ТС 019/2011 — базовый регламент.ГОСТ 12.4.250-2019 определяет требования к костюмам сварщика (классы 1, 2, 3). Испытания проводятся по методике ISO 9150 (стойкость к прожогу).

Международные стандарты

   ● ASTM D6413 (США): вертикальный тест на воспламеняемость.

   ● NFPA 2112 (США): для нефтегазовой отрасли.

   ● EN ISO 11611 и EN ISO 11612 (Европа): комплексная оценка.

Маркировка: На ярлыке костюма должны быть указаны «Тр», класс защиты, номер сертификата. При отсутствии маркировки эксплуатация запрещена.

Когда пропитки недостаточно: дополнительные СИЗ

Огнезащитная пропитка костюма — это базовая защита (основное средство), но сварочные работы требуют комплексного подхода. В нашем интернет-магазине вы можете найти все необходимые комплектующие и аксессуары:

1. Защита рук: Спилковые краги толщиной 1,1 мм — обязательный элемент. Для более тонких работ (например, TIG-сварка) подойдут кожаные перчатки или специализированные рукавицы. Иногда используются нарукавники для дополнительной защиты предплечий.

2. Защита ног: Спецобувь класса S3. Это кожаные ботинки, сапоги или боты с металлическим подноском и термостойкой подошвой (до 300°С). Для работы в зимних условиях или на улице могут потребоваться утепленные валенки с резиновым низом (галоши).

3. Защита глаз и лица: Маска-хамелеон с автоматическим затемнением (срабатывает на светофильтры) защищает от излучения и искр. Для газосварки используются специальные очки (газосварки) или лицевые щитки.

4. Защита органов дыхания: Респираторы (класса FFP2/FFP3) или системы с принудительной подачей воздуха под маску защищают от сварочных аэрозолей.

5. Защита головы: Под маску часто надевают подшлемник (защищает шею от искр) или легкие шапочки. На строительных площадках обязательно ношение каски (термостойкой).

6. Защита слуха: В шумных цехах необходимы наушники (с активным или пассивным шумоподавлением) или противошумные беруши.

Если работы проводятся на высоте, обязательно использование страховочной привязи и стропов для защиты от падения. В некоторых случаях (на пищевых производствах или чистых зонах) сварщики используют одноразовые комбинезоны поверх основного костюма, а также защитные крема для рук.

Заключение и коммерческая информация

Огнезащитная пропитка — сложная химическая система, спасающая жизни. Правильный выбор, грамотный уход и своевременное обновление — залог безопасности.

В AG-Technologies (входит в ГК, бренд Brodeks) мы предлагаем только сертифицированные решения. В нашем каталоге вы найдете широкий спектр СИЗ для сварщиков.

Наши преимущества:

● Официальный магазин: Мы работаем напрямую с производителями.

● Услуги: Нанесение логотипов на спецодежду, комплектация заказов под ключ.

● Доставка: Отправляем заказы по всей России (включая Москву, регионы и страны ЕАЭС, такие как Киргизия).

● Оплата: Работаем с юрлицами (по счету, офертой) и физлицами (онлайн-оплата, карта).

● Как купить: Оформить заказ можно через корзину на сайте. Если возникли вопросы, наши менеджеры помогут подобрать размер и комплектацию. Звоните нам по телефону (см. раздел «Контакты») или закажите обратный звонок. Мы работаем пн-пт.

Внимание: Вся продукция сертифицирована. Мы соблюдаем политику конфиденциальности в отношении персональных данных. Авторские права на тексты и изображения принадлежат владельцу сайта. Любое копирование запрещено.
